Trasformatore di tipo secco

Il tuo fornitore professionale di trasformatori a secco



Hebei Hozee Electric Co., Ltd., un produttore professionale cinese di trasformatori di distribuzione registrato a Shijiazhuang, Hebei, aderisce al principio "Efficiente, Intelligente, Verde" ed è guidato dal fondatore/CTO Liu Yanchao (15+ anni nel settore dei trasformatori) e dal suo team di ingegneri senior (mediamente . 8+ anni, padronanza degli standard IEC/GB). Fornisce soluzioni personalizzate (per tensione, condizioni di lavoro, carico) per servire i mercati industriali nazionali/nuova energia/aggiornamento della rete e oltre 50 paesi nel mondo. Future-focalizzato sull'innovazione tecnologica, con l'obiettivo di sostenere la transizione energetica globale.





Perché scegliere noi


Il nostro certificato
3 linee di produzione intelligenti con una capacità produttiva annua di 500.000 kVA. Ha superato le certificazioni ISO 9001 e ISO 14001 e i prodotti sono conformi a standard come GB/T e IEC 60076.



Attrezzature di produzione
Le nostre attrezzature principali comprendono: macchine da taglio, cesoie orizzontali, cesoie avvolgitrici orizzontali e forni di ricottura; Le apparecchiature per trasformatori comprendono: avvolgitrici per fogli, avvolgitrici, forni di essiccazione, vasche di colata e apparecchiature di collaudo dei trasformatori.



Mercato della produzione
I nostri prodotti vengono esportati nei paesi lungo la "Belt and Road" come il Sud-Est asiatico, il Medio Oriente, l'America Latina e l'Africa. Sono adattati a diverse condizioni climatiche (come alta umidità tropicale, alta temperatura del deserto e bassa pressione dell'altopiano) e standard di rete elettrica (IEC, ANSI, BS, AS/NZS, ecc.) e hanno superato certificazioni internazionali come CE, CB e SASO, ottenendo "tecnologia localizzata e qualità globale".



Squadra tecnica
Il nostro team di ingegneri senior, con una media di 8+ anni di esperienza, eccelle nei principi dei trasformatori di distribuzione, nelle richieste del mercato e negli standard internazionali (IEC, GB).




Vantaggi del trasformatore a secco

01/

È sicuro,-a prova di fuoco, a prova di esplosione-e non inquina-. Può essere installato direttamente nel centro di carico.

02/

Costo operativo completo esente da manutenzione e basso.

03/

Ha buone prestazioni a prova di umidità-, può funzionare normalmente con un'umidità del 100% e può essere messo in funzione senza pre-asciugatura dopo lo spegnimento.

04/

Basse perdite, scariche parziali ridotte, bassa rumorosità, elevata capacità di dissipazione del calore, funzionamento del carico nominale al 150% in condizioni di raffreddamento ad aria forzata.

05/

È dotato di un perfetto sistema di controllo della protezione della temperatura per fornire una garanzia affidabile per il funzionamento sicuro del trasformatore.

06/

Piccole dimensioni, peso leggero, meno spazio e bassi costi di installazione.



Specifica



Modello

SCB11-50kVA-10/0,4

Tipo

Trasformazione a secco

Standard

IEC60076

Potenza nominale

50kVA

Frequenza

50Hz

Fase

Tre

Tipo di raffreddamento

ANAF

Tensione primaria

10 chilovolt

Tensione secondaria

0,4KV

Materiale di avvolgimento

Rame

Gruppo vettoriale

Din11

Impedenza

4%

Tocca Cambia

NLTC

Toccando Intervallo

±2*2,5% sul lato primario

Nessuna perdita di carico

0,480KW

Sulla perdita di carico

2,73 kW



Tipi di trasformatori a secco



Trasformatore a secco (CRT) in resina colata

Un trasformatore a secco (CRT) in resina colata è un tipo di trasformatore che utilizza resina epossidica per incapsulare gli avvolgimenti primari e secondari. Ciò protegge gli avvolgimenti da umidità, polvere, corrosione e altri fattori ambientali che possono influenzarne l'isolamento e le prestazioni.

Trasformatore impregnato di pressione del vuoto (VPI)

Un trasformatore impregnato sotto pressione sotto vuoto (VPI) è un tipo di trasformatore che utilizza resina poliestere di classe H per impregnare i suoi avvolgimenti sotto vuoto e pressione. Ciò elimina eventuali spazi d'aria o vuoti nell'isolamento, migliorandone la resistenza meccanica, la rigidità dielettrica e la stabilità termica.

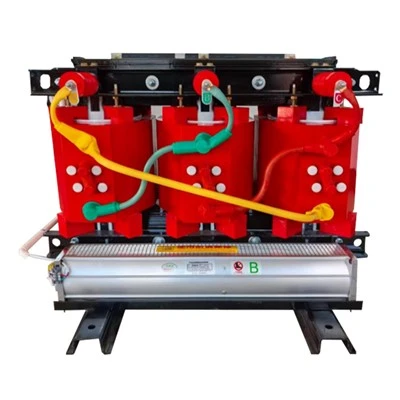

100KVA Dry Type Transformer

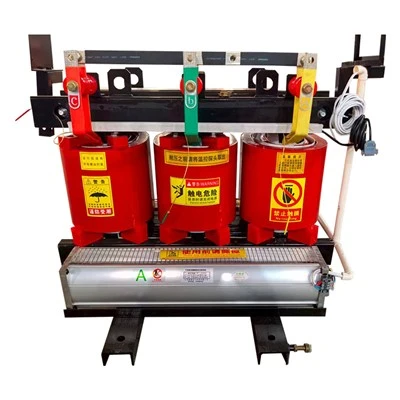

50KVA Dry Type Transformer



Come funziona il trasformatore a secco

I trasformatori di tipo-a secco utilizzano l'induzione elettromagnetica per trasferire l'energia elettrica da un circuito all'altro. Il trasformatore è costituito da due bobine, una primaria e una secondaria, avvolte attorno ad un nucleo magnetico comune. Quando una corrente alternata scorre attraverso la bobina primaria, crea un campo magnetico attorno al nucleo. Questo campo magnetico induce una corrente nella bobina secondaria, che è collegata al carico. La tensione di uscita del trasformatore è determinata dal rapporto tra il numero di spire nelle bobine primaria e secondaria.



I trasformatori di tipo-a secco non utilizzano l'olio come mezzo di raffreddamento, ma si affidano invece all'aria per dissipare il calore generato dal trasformatore. Ciò si ottiene utilizzando una combinazione di raffreddamento ad aria forzata-e convezione naturale. Gli avvolgimenti del trasformatore sono incapsulati in resina epossidica, che fornisce isolamento e protezione contro umidità, polvere e altri contaminanti. La resina aiuta inoltre a dissipare il calore e riduce il rischio di incendio.



Componenti principali del trasformatore a secco


Nucleo di ferro

Il nucleo di ferro appartiene alla parte del circuito magnetico del trasformatore di tipo a secco-ed è generalmente costituito da fogli di acciaio al silicio laminati a freddo-di alta qualità-impilati. Poiché le lamiere di acciaio al silicio hanno un'elevata permeabilità magnetica e caratteristiche di bassa perdita, possono ridurre efficacemente l'isteresi e le perdite per correnti parassite.



Avvolgimento

Essendo la parte circuitale del trasformatore di tipo-a secco, l'avvolgimento è generalmente costituito da fili di rame o alluminio. In base al metodo di avvolgimento e alla disposizione dell'avvolgimento, può essere suddiviso in avvolgimenti a strati, avvolgimenti a torta e altri tipi.



Materiale isolante

I materiali isolanti vengono utilizzati principalmente per isolare avvolgimenti e nuclei per evitare cortocircuiti e guasti alla messa a terra. I materiali isolanti comuni includono resina epossidica, carta isolante, vernice isolante, ecc. La resina epossidica ha eccellenti proprietà di isolamento elettrico e resistenza meccanica e viene spesso utilizzata negli imballaggi degli avvolgimenti; la carta isolante viene utilizzata principalmente per l'isolamento tra gli strati di avvolgimento;



Dispositivo di raffreddamento

I trasformatori di tipo-a secco utilizzano generalmente il raffreddamento ad aria naturale o il raffreddamento ad aria forzata. Il raffreddamento naturale dell'aria si basa sulla convezione naturale dell'aria per ottenere la dissipazione del calore; il raffreddamento ad aria forzata utilizza una ventola per promuovere il flusso d'aria per migliorare l'efficienza di dissipazione del calore. Il dispositivo di raffreddamento può dissipare tempestivamente il calore generato durante il funzionamento del trasformatore per garantire che il trasformatore funzioni entro il normale intervallo di temperatura.



Conchiglia

Il ruolo del guscio è quello di proteggere i componenti interni del trasformatore dalle interferenze provenienti da fattori ambientali esterni. I materiali del guscio sono generalmente metallici e non metallici. I gusci metallici sono resistenti e hanno buone prestazioni di protezione; i gusci non-metallici sono leggeri e hanno una buona resistenza alla corrosione. Quando si progetta la struttura a guscio, è necessario considerare pienamente la ventilazione e la dissipazione del calore, nonché la facilità di installazione e manutenzione.



Dispositivo per il monitoraggio della temperatura

Il dispositivo di monitoraggio della temperatura viene utilizzato per monitorare la temperatura di funzionamento del trasformatore in tempo reale. I sensori di temperatura comuni includono termocoppie, resistori termici, ecc. Questi sensori possono convertire i segnali di temperatura in segnali elettrici e trasmetterli al sistema di controllo per la visualizzazione e l'allarme.



Applicazioni del trasformatore di tipo secco



Industria chimica, petrolifera e del gas

I trasformatori di tipo-a secco vengono utilizzati per fornire energia a varie apparecchiature e processi che coinvolgono sostanze infiammabili o esplosive, come raffinerie, impianti petrolchimici, condutture, piattaforme offshore, ecc.

01

Aree sensibili dal punto di vista ambientale

I trasformatori di tipo-a secco vengono utilizzati per proteggere l'ambiente da fuoriuscite o perdite di petrolio che possono contaminare fonti d'acqua, suolo o habitat naturali, come aree di protezione delle acque, foreste, zone umide, ecc.

02

Aree-a rischio di incendio

I trasformatori di tipo-a secco vengono utilizzati per prevenire rischi di incendio o ridurre al minimo i danni da incendio in aree soggette a scoppi di incendi o soggette a rigide normative antincendio, come sottostazioni interne, sottostazioni sotterranee, ospedali, scuole, hotel, centri commerciali, ecc.

03

Generazione rinnovabile

I trasformatori di tipo-a secco vengono utilizzati per collegare fonti di energia rinnovabile alla rete o al carico, come turbine eoliche, pannelli solari, centrali idroelettriche, ecc.

04

Altre applicazioni

I trasformatori di tipo-a secco vengono utilizzati anche in altre applicazioni che richiedono prestazioni elevate, bassa manutenzione o caratteristiche speciali, come sistemi di trazione, sistemi marini, sistemi minerari, data center, ecc.

05



Domande frequenti



D: I trasformatori a secco sono migliori?

R: I trasformatori riempiti di olio-in genere vengono installati all'aperto a causa del rischio di fuoriuscita di petrolio, che potrebbe rappresentare una seria minaccia. I trasformatori di tipo-a secco sono utilizzati specificatamente negli edifici poiché sono meno pericolosi e più sicuri per l'ambiente.

D: Perché i trasformatori a secco sono più popolari?

R: I trasformatori a secco, che utilizzano aria o isolamento solido anziché olio dielettrico liquido, offrono vantaggi significativi in ​​queste applicazioni. Riducono al minimo i rischi di incendio, richiedono meno manutenzione e si adattano bene alle installazioni interne, rendendoli una scelta popolare per le infrastrutture critiche.

D: Qual è il migliore, un trasformatore a olio o a secco?

R: Questo olio è un componente essenziale del trasformatore poiché fornisce migliori proprietà di isolamento e raffreddamento rispetto all'aria o ad altri gas. I trasformatori-immersi in olio presentano numerosi vantaggi rispetto ai trasformatori-a secco. Innanzitutto sono più efficienti, poiché l’olio aiuta a dissipare il calore e riduce le perdite di energia.

D: Dove vengono comunemente utilizzati i trasformatori a secco?

R: I trasformatori di tipo secco-a bassa tensione sono generalmente classificati sul primario e sul secondario a 600 volt e inferiori. Questi trasformatori vengono spesso utilizzati all'interno di edifici commerciali e industriali per aumentare o diminuire la tensione di servizio dell'edificio per un'apparecchiatura che funziona a una tensione diversa.

D: Quanto durano i trasformatori a secco?

R: Tra i 20 e i 30 anni
Trasformatori di tipo-a secco: in genere durano tra 20 e 30 anni. Trasformatori di potenza (riempiti di olio-): possono durare dai 30 ai 50 anni, a seconda delle condizioni operative e della frequenza della manutenzione.

Siamo produttori e fornitori professionali di trasformatori a secco in Cina, specializzati nella fornitura di prodotti di alta qualità con un design avanzato. Vi diamo un cordiale benvenuto per l'acquisto di un trasformatore di tipo secco a un prezzo competitivo dalla nostra fabbrica. Per specifiche e disegni, contattateci ora.
